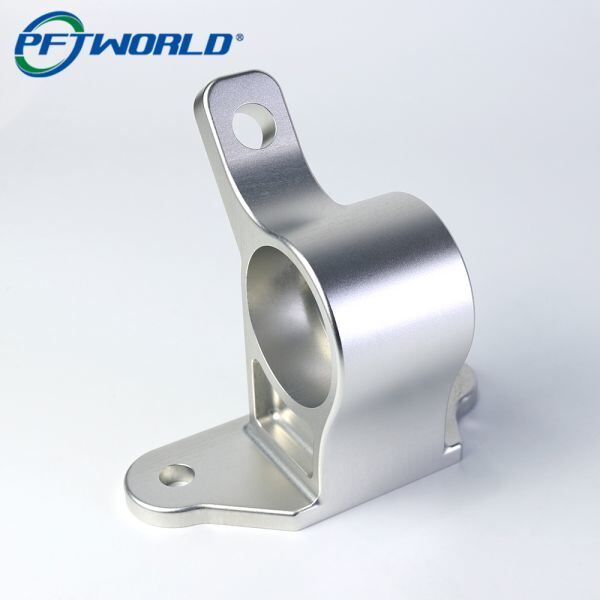

حامل تثبيت أنبوب معدني صناعي للتشغيل الآلي باستخدام الحاسب الآلي

تعتبر حوامل تثبيت الأنابيب المعدنية مكونات أساسية في الأتمتة الصناعية، وإطارات الآلات، وأنظمة الأنابيب، والتجميعات الهيكلية. توفر هذه الحوامل دعمًا آمنًا، ومحاذاة دقيقة، ومقاومة للاهتزازات لشبكات الأنابيب والمواسير المعدنية. يضمن التشغيل الآلي CNC قوة صناعية، وتفاوتات دقيقة، وأشكال قابلة للتخصيص للتطبيقات المتخصصة.

يشرح هذا المقال كيف ينتج التشغيل الآلي CNC حوامل أنابيب متينة، واختيار المواد، والميزات الدقيقة، وأفضل الممارسات المصنعية للتطبيقات الصناعية عالية الأداء.

يؤثر اختيار المادة بشكل مباشر على القوة، ومقاومة التآكل، وقابلية التشغيل.

نصيحة المصنع: يُفضل الفولاذ المقاوم للصدأ لـ البيئات المعرضة للتآكل أو درجات الحرارة العالية، بينما يُستخدم الألومنيوم حيث يكون تقليل الوزن أمرًا بالغ الأهمية.

يسمح التشغيل الآلي CNC بإنتاج أشكال معقدة لتلبية متطلبات التثبيت المخصصة:

• فتحات تثبيت متعددة: للتثبيت الآمن على الإطارات أو الآلات

• أخاديد تثبيت الأنابيب: تضمن المحاذاة الدقيقة للأنابيب

• أضلاع مقواة: تزيد من قدرة تحمل الحمل

• حواف مشطوفة وزوايا مستديرة: تقلل من تركيز الإجهاد

يضمن التشغيل الآلي الدقيق تفاوتات ±0.01–0.02 مم، وهي ضرورية للمحاذاة والتركيب الخالي من الاهتزازات.

تتضمن عملية إنتاج حوامل تثبيت الأنابيب عالية الجودة عدة خطوات:

1. تصميم CAD

   • تحديد شكل الحامل، وأنماط الفتحات، وملاءمة قطر الأنبوب، والتفاوتات.

2. برمجة CAM

   • تحسين مسارات الأدوات للطحن، والحفر، والتشكيل.

3. تحضير المواد

   • قطع المخزون المعدني الخام إلى الحجم التقريبي.

4. التشغيل الآلي الخشن

   • إزالة الجزء الأكبر من المواد مع ترك مساحة للتشطيب.

5. التشغيل الآلي الدقيق

   • الطحن النهائي للفتحات، والأخاديد، وأسطح التثبيت وفقًا للتفاوتات الدقيقة.

6. التشطيب السطحي

   • إزالة الشوائب، والتلميع، والأنودة (للألومنيوم)، أو التخميل (للفولاذ المقاوم للصدأ).

7. الفحص

   • فحص الأبعاد باستخدام CMM، وفحص بصري للشوائب، وقياس جودة السطح.

الحوامل عالية الدقة تتطلب أدوات مناسبة:

• قواطع طرفية وقواطع شق للأخاديد وأسطح التثبيت

• ريش حفر بزاوية نقطة محسنة لفتحات نظيفة

• أدوات كربيد أو مطلية لمقاومة التآكل، خاصة على الفولاذ المقاوم للصدأ

• أدوات تثبيت ناعمة أو مخصصة لمنع التشوه أثناء التثبيت

نصيحة: بالنسبة للحوامل الرقيقة أو خفيفة الوزن، يمنع التشغيل في إعدادات متعددة بقوة تثبيت منخفضة التشوه.

اعتمادًا على المادة والبيئة، يحسن التشطيب السطحي:

• مقاومة التآكل

• الحماية من التآكل

• المظهر

الخيارات الشائعة:

تتطلب الحوامل الصناعية أداءً ثابتًا تحت الحمل. تقوم المصانع بإجراء:

• فحص الأبعاد باستخدام CMM أو الفرجار

• التحقق من الفتحات والأخاديد لملاءمة الأنبوب الصحيحة

• فحوصات خشونة السطح (Ra 0.8–1.6 ميكرومتر نموذجي)

• اختبار التحميل (للتطبيقات الحرجة)

يضمن ضمان التفاوتات الدقيقة تثبيتًا موثوقًا، واهتزازًا أدنى، ومتانة طويلة الأمد.

• إطارات الأتمتة الصناعية: خطوط النقل، أذرع الروبوتات

• أنظمة الهيدروليك والهوائي: تثبيت الأنابيب والمواسير

• الآلات والمعدات: المحاذاة والدعم الهيكلي

• أنظمة الطاقة والطاقة: تثبيت أنابيب التبريد أو الموصلات

• مشاريع صناعية مخصصة تتطلب محاذاة دقيقة وقدرة تحمل عالية

يمكّن التشغيل الآلي CNC من إنتاج حوامل أنابيب معدنية مخصصة وعالية القوة مع:

• محاذاة دقيقة للفتحات والأخاديد لوضع الأنبوب بدقة

• قدرة تحمل عالية مع تصميم مقوى

• تفاوتات ضيقة (±0.01–0.02 مم) لأداء خالٍ من الاهتزازات

• التشطيب السطحي ومقاومة التآكل مناسبة للبيئات الصناعية

• تنوع المواد: الألومنيوم، الفولاذ المقاوم للصدأ، الفولاذ الطري، وفولاذ الأدوات

تضمن الحوامل المشغلة بشكل صحيح تجميعًا متينًا وموثوقًا وعالي الأداء في الآلات الصناعية والأنظمة الهيكلية.
