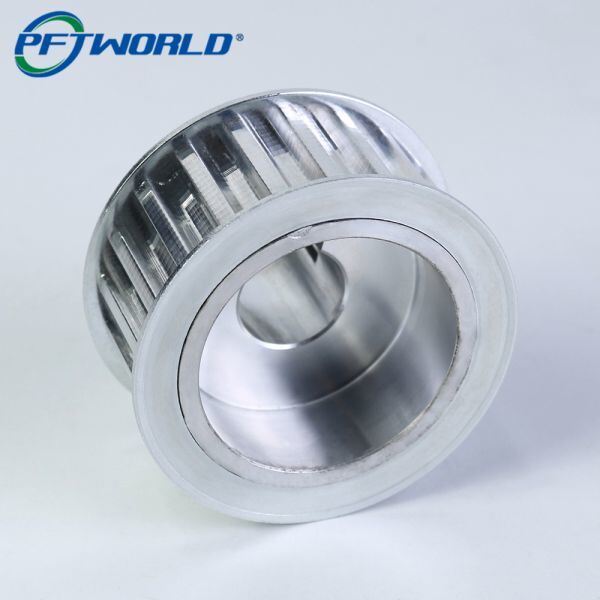

تخصيص بكرات معدنية بالقطع باستخدام الحاسب الآلي مع أخاديد مصنعة بدقة

البكرات المعدنية مكونات أساسية في الأتمتة الصناعية، والروبوتات، وأنظمة النقل، والآلات الدقيقة. تضمن الأخاديد المشغلة بشكل صحيح محاذاة دقيقة للحزام، ودورانًا سلسًا، وعمر خدمة طويل. يتيح التشغيل بالتحكم الرقمي الآلي بكرات قابلة للتخصيص بدرجة عالية مع تفاوتات ضيقة وهندسة أخاديد معقدة للتطبيقات المتخصصة.

يشرح هذا الدليل كيفية إنتاج التشغيل بالتحكم الرقمي الآلي لبكرات معدنية دقيقة، والاعتبارات الرئيسية للتخصيص، وأفضل الممارسات للتصميم واختيار المواد.

يمكن إنتاج البكرات المشغلة بالتحكم الرقمي الآلي من معادن مختلفة اعتمادًا على القوة، ومقاومة التآكل، والظروف البيئية.

نصيحة: يفضل الألومنيوم للتطبيقات خفيفة الوزن، بينما يستخدم الفولاذ المقاوم للصدأ عندما تكون مقاومة التآكل والقوة الميكانيكية حاسمة.

تحدد أخاديد البكرة ملاءمة الحزام، ونقل عزم الدوران، وكفاءة التشغيل.

• أخدود على شكل V: شائع للأحزمة على شكل V؛ الزاوية الدقيقة حاسمة للإمساك
• أخدود حزام التوقيت: يتطلب مسافة دقيقة وشكلًا دقيقًا للحركة المتزامنة
• أخدود مسطح أو دائري: للأحزمة المسطحة أو التطبيقات المتخصصة

يضمن التشغيل بالتحكم الرقمي الآلي:

• تفاوتات تصل إلى ±0.01 مم
• أبعاد أخاديد قابلة للتكرار عبر الدفعات
• تشطيب سطح أملس (Ra 0.4-1.6 ميكرومتر) لتقليل تآكل الحزام

يقلل تصميم الأخدود المناسب من:

• انزلاق الحزام
• تآكل غير متساوٍ
• الاهتزاز والضوضاء

يسمح التشغيل بالتحكم الرقمي الآلي بتخصيص البكرات بالكامل:

• القطر والعرض: من بكرات صغيرة (<20 mm) to large (>200 مم)
• عدد الأخاديد والتباعد: بكرات متعددة الأخاديد لتشغيل الحزام المتزامن
• تكوين التجويف والمفتاح: مفاتيح قياسية أو مخصصة، براغي تثبيت، أو تجاويف مخروطية
• تشطيب السطح: أسطح مصقولة أو مؤكسدة للاحتكاك المنخفض والحماية من التآكل

تساعد الميزات القابلة للتخصيص المصنعين على مطابقة البكرات مع آلات أو أحزمة محددة.

1. تصميم CAD: تحديد الأبعاد، هندسة الأخدود، التجويف، والمادة.
2. برمجة CAM: مسار الأداة محسّن للمادة، شكل الأخدود، وسرعة الدوران.
3. التشغيل الخشن: إزالة المواد السائبة باستخدام قواطع نهاية أو أدوات دوران.
4. قطع الأخدود الدقيق: قطع دقيقة باستخدام طحن أو دوران CNC عالي السرعة.
5. تشطيب السطح: إزالة الشوائب، التلميع، أو الطلاء حسب الحاجة.
6. الفحص: التحقق من الأبعاد، زاوية الأخدود، تفاوت التجويف، وتشطيب السطح.

نصيحة المصنع: استخدام أدوات كربيد ذات زاوية ميل عالية ومعدلات تغذية متحكم بها يقلل من الشوائب ويضمن ملامح أخاديد دقيقة في معادن مثل الألومنيوم والفولاذ المقاوم للصدأ.

يضمن التحكم في الجودة التوازن الدوراني، ودقة الأخدود، والموثوقية الميكانيكية:

• فحص الأبعاد: باستخدام الميكرومتر، CMM، أو أجهزة القياس البصرية
• قياس خشونة السطح: ضمان Ra 0.4-1.6 ميكرومتر
• التحقق من التجويف والمفتاح: اختبار الملاءمة مع الأعمدة أو الأحزمة
• التوازن الديناميكي: للتطبيقات عالية السرعة لمنع الاهتزاز

• الأتمتة الصناعية: أنظمة النقل، أذرع الروبوتات
• الآلات الدقيقة: الأجهزة البصرية، معدات المختبرات
• مكونات السيارات والمركبات الكهربائية: محركات أحزمة التوقيت
• أنظمة الطاقة: المولدات، توربينات الرياح
• تجميعات ميكانيكية مخصصة تتطلب محاذاة حزام محددة ونقل عزم دوران

• دقة عالية: تضمن التفاوتات الضيقة محاذاة الحزام المناسبة
• جودة قابلة للتكرار: إنتاج متسق عبر الدفعات
• مرونة: سهولة إنتاج النماذج الأولية أو الدفعات المخصصة
• تنوع المواد: الألومنيوم، الفولاذ، النحاس، البرونز، أو سبائك مخصصة
• تقليل وقت التسليم: أسرع من طرق الصب أو الطرق التقليدية للدفعات الصغيرة إلى المتوسطة

البكرات المعدنية المخصصة المشغلة بالتحكم الرقمي الآلي ضرورية لـ الأنظمة الميكانيكية عالية الدقة حيث يكون محاذاة الحزام، ونقل عزم الدوران، والمتانة أمرًا بالغ الأهمية.

عند البحث عن بكرات CNC، ضع في اعتبارك:

• المادة: الألومنيوم، الفولاذ المقاوم للصدأ، النحاس، أو البرونز
• نوع الأخدود وعددها: حزام على شكل V، حزام توقيت، مسطح، أو مخصص
• تفاوت الدقة: ±0.01 مم للتطبيقات الحرجة
• تشطيب السطح: مصقول أو مطلي لمقاومة التآكل والتآكل
• التخصيص: التجويف، المفتاح، القطر، والعرض مصممة خصيصًا لتطبيقك

يضمن التشغيل بالتحكم الرقمي الآلي الدقة، والتكرار، والمرونة لكل من النماذج الأولية ودفعات الإنتاج.
