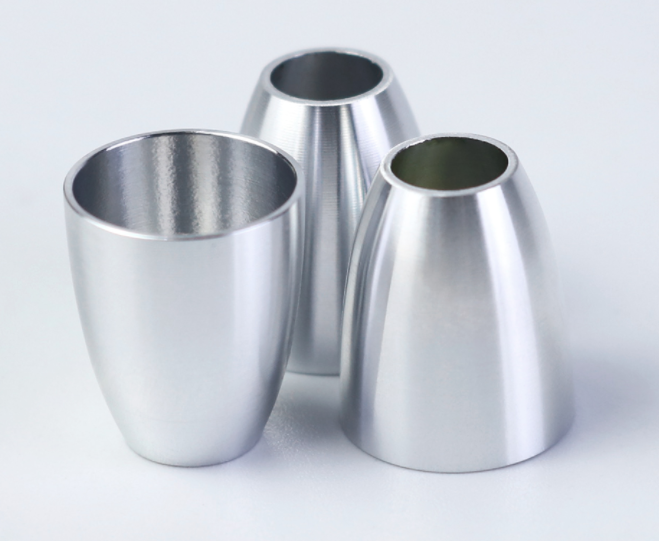

تحويل CNC المهني لأجزاء الألومنيوم: حل سلامة السطح مع تحليل الدقة

في أنظمة السوائل الدقيقة، ومعدات أشباه الموصلات، والأجهزة الطبية التي تتطلب نظافة عالية، وأداء ختم ممتاز، وتجميع موثوق به،أجزاء الألومنيوم لا تحتاج فقط لتحقيق دقة الأبعاد على مستوى الميكرون ولكن أيضا تتطلب سلامة السطح الخالية من الحفرة دون تساقط الجسيماتالصعوبات التقليدية في إزالة الحفرة اليدوية لضمان الاتساق ، والحفرات المتبقية يمكن أن تؤدي إلى فشل في الختم أو تلوث السوائل أو ارتداء النظام ، مما يؤثر بشكل مباشر على عمر المنتج وسلامته.

نحن متخصصون في توفير حلول أجزاء الألومنيوم التي تجمع بين دقة مستوى الدوران مع النظافة الطبية للقطاعات الصناعية الحرجة.من خلال دمج عمليات الدوران الدقيق الآلي بالكامل وعمليات إزالة الجلد المهنية، الأجزاء التي ننتجها تلبي معايير نسيج السطح ASME B46.1 ومتطلبات مكافحة الجسيمات المخصصة، وضمان تسليم كل جزء في حالة جاهزة للتجميع.

الأساس التقني: تحويل الدقة القابلة للقياس إلى أسطح وظيفية

ونحن نفهم أن الدوران بدقة عالية هو مجرد نقطة انطلاق، والأسطح الوظيفية هي العامل الرئيسي لتحديد الأداء النهائي للجزء:

• النهج المنهجي لمكافحة الحفر:نحن نطور نماذج التنبؤ بـ Burr بناءً على درجات سبائك الألومنيوم والخصائص الهندسية للجزء هذا يسمح لنا بقمع توليد Burr خلال مرحلة البرمجة من خلال تحسين مسارات الأدواتزوايا الدخول / الخروج، بدلا من الاعتماد فقط على إزالة ما بعد المعالجة.
• تعريف متعدد الأبعاد لسلامة السطح:We control not only the Ra value (arithmetic average roughness) but also focus on parameters like Rz (maximum height of the profile) and Rpk (reduced peak height) that directly relate to sealing performance and wear resistanceهذا يضمن أن النسيج الملتفت يلبي متطلبات الأبعاد مع امتلاك وظائف جيدة.
• نظام الحلقة المغلقة لمكافحة الجسيمات:من التصنيع إلى التنظيف، نقوم بتنفيذ مراقبة صارمة للجسيمات. يمكننا توفير تقارير الاختبار على حجم وكمية الجسيمات من أسطح الأجزاء وحلول التنظيف بناءً على طلب العميل،تلبية معايير غرفة نظيفة ISO 14644.

الرؤية الرئيسية:تظهر بيانات الجودة لدينا أنه بعد تنفيذ عمليات إزالة الحفر المنهجية ، ارتفع معدل المرور الأول للأجزاء في اختبار الختم عالي الضغط بنسبة 40٪ ،ويقصر فترة الانهيار في تطبيقات زوج الاحتكاك الديناميكي بنسبة 60٪هذا يدل على أن معالجة السطح الوظيفية تترجم مباشرة إلى أعلى موثوقية المنتج.

تدفق العملية المتكاملة الموجهة نحو التجميع

تسترشد عمليتنا بفلسفة "افعل ذلك بشكل صحيح في المرة الأولى"، وضمان أن الأجزاء تلبي متطلبات التجميع بالكامل قبل مغادرة الورشة.

2.1 تحويل CNC عالي الاستقرار

• تصميم العملية لمراقبة العملية:نحن نختار أدوات مغلفة بـ PVD تم تحسينها خصيصاً لسبائك الألومنيومالحد من الأوتار الطويلة في المصدر.
• الإعداد العلمي لمعلمات الدوران:

1. يتم استخدام التحكم في سرعة السطح الثابتة لضمان ظروف القطع المتسقة عبر السطح الملتفت بأكمله.
2. أثناء التشطيب ، يخلق نصف قطر الأنف الأصغر (على سبيل المثال ، 0.2 ملم) جنبا إلى جنب مع معدل تغذية أعلى نسيج مجهري موحد يساعد على الختم.
3. يتم تطبيق تخفيضات السرعة المبرمجة مسبقاً وتعديل المعلمات الدقيقة على المناطق المعرضة للكسر مثل الثقوب والخنادق.

2.2 العمليات الآلية متعددة الأوضاع لتحرير الحفر
نحن نختار تقنية إزالة مناسبة على أساس خصائص الحفر، وتجنب نهج "حجم واحد يناسب الجميع":

• التجفيف الحراري:مناسبة للأجزاء ذات القنوات الداخلية المعقدة. فإنه يزيل بشكل موحد جميع البقع الداخلية والخارجية في عملية واحدة دون تغيير أبعاد القاعدة.
• معالجة التدفق القطعية (AFM):تستخدم للثقوب الداخلية الدقيقة والثقوب المتقاطعة. ينفذ الوسيط الهش شبه السائل طحنًا مرنًا ، مما يخلق شعاعًا صغيرًا موحدًا يعزز بقوة التعب بشكل كبير.
• التخلص الكهروكيميائي من الحفرة (ECD):بالنسبة للأجزاء ذات الجدران الرقيقة التي لا تستطيع تحمل الإجهاد الميكانيكي أو الأسطح المنتهية بالفعل ، فإنه يتيح إزالة المعدن بشكل انتقائي ، مما يضمن تأثير إزالة الحفر المطلق دون ارتداء الأدوات.
• فرشاة دقة بمساعدة الروبوت:بالنسبة لوجهات الختم الحاسمة وحواف التجميع، يقوم الروبوتات التي يتم التحكم فيها بالقوة بإجراء تشفير متسق للغاية وإنهاء الحافة.

2.3 التجهيز اللاحق للنظافة العالية

• يتم توظيف عملية تنظيف متعددة المراحل: بما في ذلك إزالة الدهون المائية ، التنظيف بالموجات فوق الصوتية ، شطف المياه غير المؤيونة ، وتجفيف الفراغ ، مما يضمن عدم وجود أي مادة تبريد متبقية أو بقايا التصنيع.
• لمتطلبات النظافة العالية للغاية ، يتم توفير عبوات فراغ أو عبوات غرفة نظيفة ، ويمكن إجراء الفحص النهائي والشحن في بيئة خاضعة للرقابة.

مجالات تطبيق نموذجية ذات قيمة عالية

• معدات تصنيع أشباه الموصلات:مكونات غرف الفراغات، معدات نظام توصيل الغاز، حلقات الاحتفاظ مع معدات CMP، لا تتطلب إلقاء الجسيمات وتوحيد السطح عالي للغاية.
• أدوات علوم الحياة:أجسام صمامات الكروماتوجرافي السائل، واجهات رقاقة الميكروفلوديك، مكونات مضخة العينات، والتي تتطلب أسطحًا متوافقة بيولوجياً وبدون حفرة لضمان سلامة السائل.
• أنظمة السوائل فوق الحرجة:أغطية عالية الضغط، أجزاء صمامات لمعدات استخراج ثاني أكسيد الكربون تعتمد على معالجة حافة مثالية لمنع فشل الأغطية
• أنظمة هيدروليكية للطيران:مكونات المحركات، معدات فلتر الزيت، والتي يجب أن تحافظ على أداء الختم الموثوق به تحت نبضات الضغط الشديد.
• أجهزة البصرية الدقيقة:براميل العدسات، وغرف الليزر، التي واجهات التجميع لديها متطلبات متطرفة لسطوح السطح والنظافة.

تحليل القيمة: منظور التكلفة الإجمالية للملكية

بالنسبة لعملائنا، القيمة لا تكمن فقط في سعر قطعة واحدة ولكن أيضا في خفض مخاطر النظام وتكلفة التجميع:

• خفض مخاطر الجودة:يزيل الفشل في الميدان ، وإعادة العمل ، ومطالبات الضمان الناجمة عن التشنجات ، وحماية سمعة العلامة التجارية.
• عملية التجميع المبسطة:قطع الجمع جاهزة للجميع تقلل من الخطوات الإضافية لإزالة الحفر والتنظيف على خط الإنتاج ، مما يحسن من كفاءة الجمع والاتساق.
• أداء النظام المحسن:النسيج المثالي للسطح يقلل من الاحتكاك والارتداء ، مما يطيل من عمر الخدمة والدورات الصيانة للنظام بأكمله.
• تتبع سلسلة التوريد:حزمة بيانات كاملة من المواد الخام إلى المنتج النهائي (بما في ذلك سجلات المعلمات من العمليات الرئيسية) تلبي متطلبات التدقيق الصارمة في الصناعات مثل الطيران والفضاء والطب.

الأسئلة والإجابات التقنية المشتركة

س1: كيف يتم التحقق من حالة "خالية من الحطام" وتحديدها؟ هل هناك معايير موضوعية؟
A1:"خالية من الـ"بور " هو تعريف وظيفي نحن نستخدم التحقق متعدد المستويات

1. التفتيش البصري واللمسيباستخدام تكبير 20x وفحص الضوء الأبيض، جنبا إلى جنب مع اختبارات مسح باستخدام الأقمشة الخالية من القشرة المتخصصة.
2. القياس الكمي:استخدام مقياس صفحة لقياس كسر الحافة / نصف قطرها (على سبيل المثال ، R0.05 أقصى إذا لزم الأمر) وارتفاع الخطوة على الأسطح المجاورة.
3. اختبار وظيفي:إجراء اختبارات الختم أو اختبارات غسل السوائل على عينات ممثلة، وجمع المياه الصالحة للتحليل للجسيمات.
   يمكننا التعاون مع العملاء لوضع معايير قبول قابلة للقياس بناءً على تطبيقاتهم المحددة.

س2: هل تؤثر عمليات إزالة الحفر المعقدة على التسامحات الدقيقة التي تم تحقيقها من خلال التحويل الأصلي؟
A2:هذا هو بالضبط مفتاح اختيار العملية. فلسفتنا الأساسية هي "الإزالة الخاضعة للسيطرة". على سبيل المثال، العمليات الحرارية والكهروكيميائية تؤثر في المقام الأولمع تأثير ضئيل على أبعاد المواد الأصلية (عادة < 2μm). تستخدم معالجة التدفق اللاصقات لحماية الأسطح ذات الأبعاد الحرجة. All process parameters are optimized based on Design of Experiments (DOE) and confirmed during process validation to ensure their impact on critical dimensions remains within the safe zone of the customer's tolerance band.

السؤال 3: بالنسبة لمشاريع البحث والتطوير التي تحتوي على دفعات صغيرة ومجموعات متنوعة، كيف تتعامل مع تكاليف الأدوات المرتفعة المرتبطة بإزالة الحفر؟
A3:ما يقرب من 60 ٪ من معدات إزالة الحفر الآلية لدينا تستخدم أنظمة أدوات مرنة. على سبيل المثال ، يمكن إنشاء برامج فرشاة الروبوت بسرعة من نماذج قطع الغيار التي تم مسحها ثلاثي الأبعاد ؛يستخدم التدفق اللاصق المكونات الوحيدةبالنسبة للنماذج الأولية والفئات الصغيرة، ونحن نعطي الأولوية لتوصية تقنيات قابلة للتطبيق على نطاق واسع مع الأدوات البسيطة (مثل الدقة المساعدة اليدوية في الحالات المحددة) ،التحكم في التكاليف الأولية مع ضمان الجودةمع زيادة أحجام، يمكن إعادة تقييم حلول الأتمتة المخصصة.

ملخص لقدراتنا الرئيسية

• تقنية التشكيل الدقيق:مراكز التحويل الدقيقة متعددة الأدوات ، معالجة المركبات المركبة للتحويل ، مع التركيز على الأجزاء المتناظرة بالتناوب والمتعددة الميزات.
• التجريف المهني و التشطيب على الحواف:

1. معدات إزالة الحفر الحرارية
2. معدات معالجة التدفق الهش
3. معدات إزالة الحشرات الكهروكيميائية
4. خلايا الروبوت المتحكم بها القوة في 6 محاور

• التنظيف والتغليف:خط تنظيف غرفة نظيفة من الدرجة 1000، القدرة على الكشف عن الجسيمات، حلول التعبئة والإغراء نظيفة مخصصة.

المواد والمعايير

• المواد الشائعة:6061-T6، 7075-T651، 2024-T3، وما إلى ذلك، مع توفير شهادة المواد.
• نسيج السطح:يمكن التحكم بها إلى Ra 0.4μm ، مع تقارير قياس الملمس المقدمة حسب معيار ASME B46.1.
• معايير النظافة:يمكن أن تلبي متطلبات تتراوح من الصناعية العامة إلى صفاء فئة ISO 5 (ما يعادل الفئة 100).

القدرات النموذجية للتسليم

• التسامحات القياسية:يمكن أن تصل tolerances الأبعاد الدوران ± 0.012mm، مع tolerances الهندسية المتفق عليها على أساس الخصائص المحددة.
• معايير التكلفة:يمكن تحقيق نصف قطر كسر الحافة من R0.03mm - R0.2mm (اعتمادًا على المادة والحالة الأولية).
• خدمة النموذج السريع:توفير خدمة نموذجية متكاملة بما في ذلك إزالة الحطام والتنظيف الأساسي، وتسريع التحقق من صحة البحث والتطوير.

الالتزام بالجودة
تستند إلى نظام ISO 9001: 2015 ، وتدمج التحكم الإحصائي في العمليات (SPC) لخصائص العمليات الرئيسية (KPC). يمكن إنشاء خطط تحكم مخصصة حسب متطلبات العميل.

إخلاء المسؤولية:وقدرات العملية الموصوفة هنا تستند إلى خبراتنا مع المعدات الحالية ومواد سبائك الألومنيوم النموذجية.يجب تحديد مسار العملية الأمثل من خلال تقييم الهندسة على أساس البيانات ثلاثية الأبعاد للجزء المحدد، متطلبات الأداء، وبيئة التطبيق النهائية.نوصي بشدة بمراجعة العملية المشتركة خلال مرحلة المشروع الأولية والتحقق من صحة مسار التنفيذ من خلال قطع النموذججميع المواصفات التقنية تخضع للرسومات وخطط التحكم التي أكدتها الطرفان.
