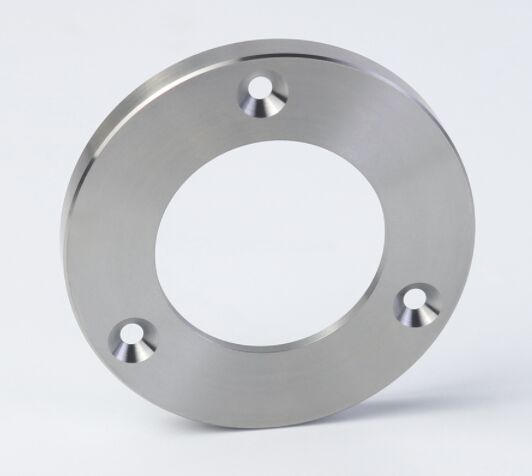

الدليل الكامل لتدوير CNC ومعالجة الحافة الخالية من الحفرة لأجزاء الفولاذ المقاوم للصدأ

صناعة قطع الفولاذ المقاوم للصدأ إلى نهاية خالية من العيوب والحفر هي واحدة من أكثر التحديات تطلبا في التصنيع الدقيق.آلة معالجة الغذاء، أو منتجات المستهلكات الراقية، الخرق ليس مجرد عيب تجميلي، بل هو فشل وظيفي.وتشكل مخاطر للسلامة للمستخدمين النهائيين.

يقدم هذا الدليل سير العمل التفصيلي من إعداد المواد إلى معالجة الحافة النهائية ، بناءً على سنوات من الخبرة في المصانع في معالجة الصلب المقاوم للصدأ في المقام الأول 304 و 316L.سننتقل إلى ما وراء النظرية للتركيز على العملية، خطوات قابلة للتنفيذ وبيانات تضمن النجاح.

1التحدي الأساسي: لماذا الفولاذ المقاوم للصدأ يخلق البقع

تتشكل البقع لأن الفولاذ المقاوم للصدأ ، وخاصة 304 / 316 ، صلبة ومرنة. أثناء القطع ، بدلاً من القص نظيفًا ، فإن المادة تتشوه وتمزق عند نقطة خروج الأداة.خصائص صلابة العمل من الفولاذ المقاوم للصدأ تفاقم هذا، مما يجعل أي حفرة تتشكل أصعب من المواد الأساسية وأكثر صعوبة في إزالتها.

ملاحظة حرجة: في متابعة الإنتاج لدينا، وجدنا أن أكثر من 70٪ من إعادة العمل المتعلقة بـ burr تنبع من أدوات مملة أو تركيبات غير صحيحة للطعام / السرعة.أداة حادة مع المعلمات الصحيحة مقص، أداة مملة دموع.

2تدفق عمل التصنيع خطوة بخطوة للأجزاء الخالية من الحفرة

تحقيق حافة خالية من الحطام الحقيقي ليس معجزة بخطوة واحدة، إنها عملية مصممة للنجاح من القطع الأول.

2.1 CNC التدريج: القطع الأول هو الأكثر أهمية

غالبًا ما تكون التحويل هي العملية الأساسية لأجزاء الفولاذ المقاوم للصدأ الأسطوانية أو الدورية. إنشاءها بشكل صحيح هنا يقلل من عمل إزالة الحفر في الأسفل.

استراتيجية الأدوات والمعايير لتشكيل الحد الأدنى من الحفر

• إدراج الهندسة:استخدام إدراجات حادة ذات حواف إضافية مع حافة نهائية مخصصة (على سبيل المثال ، هندسة Wiper لإنهاء أكثر سلاسة).تأكد من أن الإدراجات لديها نصف قطر أو شفرة مدمجة لترك حافة خاضعة للسيطرة، ليس حادة، ومتمزقة حفرة.

• سائل التبريد:السائل التبريد ذو الضغط العالي من خلال الأداة غير قابل للتفاوض. إنه يبرد القطع ، ويغسل الشرائح ، ويمنع تراكم الحافة على الإدراج - وهو السبب الرئيسي للفروق.

• معايير الدوران التي تم اختبارها في المحل لـ 316L:

  • إكمال الدوران:السرعة: 150-220 SFM. تغذية: 0.003-0.006 ipr. عمق القطع: 0.005-0.010"

  • الانفصال / التخزين:استخدم سرعات أبطأ وتغذية ثابتة ومتواصلة، التوقف في القطع يضمن حفرة كبيرة.

• القاعدة الذهبية: الحفاظ على ضغط أداة ثابت.برنامج معدل تغذية ثابت طوال الطريق إلى نهاية القطع. التباطؤ عند خروج الأداة يشجع المواد على الدفع والتكوين.

2.2 التحفيز الاستباقي أثناء معالجة CNC

ويحدث الحفر الأكثر كفاءة على آلة CNC، مباشرة بعد إنشاء الميزة.

إزالة الأدوات المباشرة (على آلة CNC ذات القدرة على الطحن)

• تقنية:استخدم حفرة دوارة صغيرة عالية السرعة أو أداة تشامفر مخصصة في محطة أدوات حية.

• العملية:بعد تحويل فتحة أو وجه ، تقوم الآلة تلقائيًا بمؤشر أداة إزالة الحفر وتقوم بتشغيل روتين دقيق للشفرة (على سبيل المثال ، شفرة 0.1mm x 45 °) على جميع الحواف الحادة.هذا يزيل حفرة الخروج على الفور.

• نقطة البيانات:تنفيذ إزالة الحفر في الدورة قلل من وقت التعامل اليدوي بعد العملية بأكثر من 40٪ لأجسام الصمامات المعقدة.

أدوات التشنج الخلفي والحافة الخاضعة للسيطرة

• بالنسبة للثقوب، حدد أدوات التفجير الخلفية التي تقطع التفجير على جانب خروج الثقب أثناء تراجع الحفرة.

• الاستخدام"بدون حفرة"أو"تخفيض"أدوات إدخال مصممة لعمليات الانفصال، والتي تشكل الحافة أثناء قطعها.

2.3 معالجة حافة ما بعد المعالجة للجودة الطبية والغذائية

عندما تكون هناك حاجة إلى جودة الحافة المطلقة القابلة للتحقق (Ra < 0.4 μm على الحواف) ، فإن عملية ما بعد المعالجة المتخصصة ضرورية.

التخلص الكهروكيميائي (ECD)

• العملية:يتم غمر الجزء في حمام إلكتروليت. يتم وضع قطب كهربائي على شكل بالقرب من الحفرة ، ويتم حل التيار الكهربائي المسيطر على الحفرة دون التأثير على المادة الأساسية.

• الأفضل لـ:إزالة الحطام من الثقوب العرضية الداخلية، التقاطعات الهيدروليكية، والقنوات الداخلية المعقدة التي من المستحيل الوصول إليها ميكانيكيا.

• التحقق:ينتج الـ ECD حافة ناعمة وناعمة بشكل مثالي خالية من البقع ، وليس مجرد إزالة ميكانيكية. وهذا أمر بالغ الأهمية للتحقق من صحة التنظيف في التطبيقات الصحية.

التشطيب الجماعي (الاهتزاز والطرد المركزي)

• العملية:يتم وضع الأجزاء في حوض مع الوسائط اللاصقة والمركبات. الحركة الاهتزازية أو الطائرة المركزية تخلق عمل قطع متساوٍ ولطيف على جميع الحواف.

• وسائل الإعلاماستخدم وسائل كاشطة مصنوعة مسبقاً من السيراميك أو البلاستيك لتحقيق نصف قطرها متسق. بالنسبة للصدأ ، أضف مثبطًا إلى المركب على أساس الماء لمنع الاصطدام بالجزء والصدأ.

• النتيجة:يحقق موحدة، نصف قطرها من 0.05mm إلى 0.2mm على جميع الحواف الداخلية الخارجية والسهلة الوصول. يوفر سطحا ممتازا للاستحمام.

معالجة التدفق الهش (AFM)

• العملية:يتم طحن بوليمر لزج ومحمل بشدة من خلال أو عبر المسارات الداخلية للجزء والحواف.

• الأفضل لـ:التلميع و إزالة الحطام الهندسة الداخلية المعقدة مثل أجسام حقن الوقود و المجموعات و أجهزة السوائل المعقدة

• نقطة البيانات:يمكن لـ AFM تحسين التشطيب السطحي للثقب الداخلي من Ra 1.6 μm إلى Ra 0.2 μm مع إشعاع الحواف في نفس الوقت ، مما يقلل بشكل كبير من مقاومة تدفق السائل والاضطرابات.

2.4 السلبية: الخطوة الأخيرة للأداء

بعد إزالة جميع الحطام ، فإن التجاوز أمر بالغ الأهمية لاستعادة طبقة الأكسيد المقاومة للتآكل ، خاصة عندما تكون المادة معرضة.

• التنظيف المسبق الحاسميجب إزالة جميع بقايا الوسائط الهشاشة وسوائل القطع بالكامل عن طريق التنظيف بالموجات فوق الصوتية قبل التخفيف.

• العملية:الغمر في حمام حمض الستريك أو النيتريك وفقاً لمعيار ASTM A967 ، مما يذوب جزيئات الحديد الحرة المضمنة في السطح (منتج ثانوي للتصنيع) ويخصّص طبقة الكروم.

• التحقق:يتم التحقق من النجاح باختبار كبريتات النحاس أو اختبار رش الملح لضمان سلامة الطبقة السلبية وعدم تآكل الجزء أثناء التشغيل

3تطبيقات أجزاء الفولاذ المقاوم للصدأ الخالية من الحفر

• الطبية والجراحية:زرع، أدوات جراحية، حاملات الإبرة، رقائق الخزعة.

• الغذاء والمشروبات:صمامات، دورات المضخات، التوصيلات، شفرات قطعة اللحم.

• الطيران والفضاء والهيدروليك:مكونات نظام الوقود، أدوات الصمامات، كتلة المجموعات، المكبسات الهيدروليكية.

• نصف موصل:مكونات معالجة الوجبات، أجزاء نظام توصيل الغاز.

4الاعتبارات المتعلقة بالتكلفة وضمان الجودة

ما هي التأثيرات التي تكلف؟

1. تعقيد الجزء:عدد الحواف والثقوب العمياء والتقاطعات الداخلية يؤثر بشكل مباشر على وقت القطع واختيار الطريقة.

2. مواصفات جودة الحافة:إنّ الإستدعاء العام "خالي من الحطام" أقل تكلفة من الإستدعاء المحدد."أقصى نصف قطر الحافة 0.05 ملم حسب ISO 13715".

3. طريقة التجفيف:إن إزالة الحصاد في الدورة هي الأكثر فعالية من حيث التكلفة. ECD و AFM هي عمليات أكثر تكلفة مبررة بوظيفة الجزء.

4. الشهادة والتوثيق:الاحتياجات الطبية (ISO 13485) والفضاء الجوي (AS9100) للتحقق من صحة ومتابعة المجموعة تضيف تكلفة.

فحص الجودة:

• طريقة اللمس:قم بتشغيل أداة محترفة للقشرة (مثل حجر التشذيب) أو مقعد أصابع على طول الحافة. أي صيد يشير إلى حفرة.

• الطريقة البصرية:استخدم ميكروسكوب جيب من 10 إلى 30 مرة لفحص الحواف تحت ضوء جيد.

• القياس:يمكن استخدام مقياس الصفحة لقياس وتوثيق نصف قطر الحافة الفعلي.

5أسئلة شائعة

السؤال الأول: ألا يمكنني فقط تحديد "بدون حائط" على رسومي وأحصل على جزء مثالي؟
أ:"خالية من البر" ذاتية ومفتوحة للتفسير. بالنسبة للتطبيقات الحرجة ، حدد المعيار (على سبيل المثال ، "خالية من البر حسب ISO 13715 Class F") وتحديد الحد الأقصى المسموح به لحالة الحافة.فكر في إضافة ملاحظة مثل "جميع الحواف ليتم كسرها إلى الحد الأقصى 0نصف قطره 1ملم

السؤال الثاني: ما هو الخطأ الأكثر شيوعًا الذي يؤدي إلى حفرة سيئة في الأجزاء الملتوية؟
أ:استخدام إدراج ممل أو غير صحيح للتشطيب، وسوء التحكم في الشفرة. الشفرات الطويلة والخيطية تلتف حول الجزء وتمزق السطح، مما يخلق حفرة ضخمة.تحسين هندسة كسارة الشظايا وضغط المبرد لإنتاج صغيرة، رقائق قابلة للإدارة على شكل "6" أو "9".

السؤال 3: هل يزيل التخدير البقع؟
أ:لا، التجاوز هو عملية كيميائية تزيل تلوث السطح ولكن لا تبرز أو تقطع المعدن.كما أن الحمض سوف يهاجم بشكل تفضيلي رقيق، عمل صلبة الحفرة، وربما خلق حفرة تآكل في قاعدته.
